Sprag clutch SMZ

Thông tin sản phẩm

GIỚI THIỆU

Loại SMZ là một vòng bi tự do kín, kiểu phun, được hỗ trợ bằng cách sử dụng hai vòng bi được bôi trơn bằng mỡ dòng 60..ZZ.

Các đơn vị được cung cấp mỡ bôi trơn sẵn sàng để lắp đặt. Các thiết bị SMZ được thiết kế như là đa năng, được sử dụng trong các ứng dụng khác nhau. Một cách sắp xếp lắp điển hình được hiển thị trên trang sau. Cuộc đua bên trong là chìa khóa cho trục. Nên dùng đường kính trong của rãnh ngoài (kích thước D4) làm thanh ghi lắp cho các bộ phận được kết nối (nhông xích, puli, bánh răng, tay biên mômen ...). Giá đỡ phải có dung sai g6.

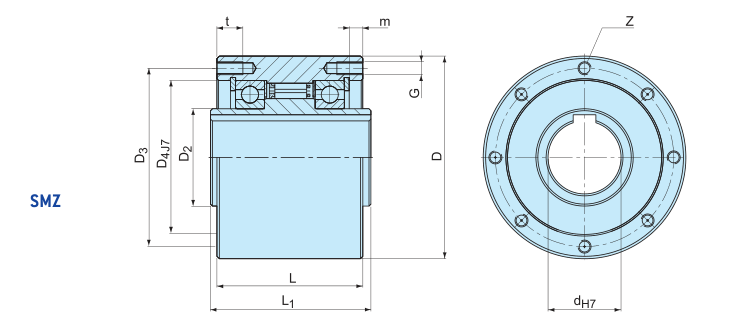

Type	Size		Overrunning speeds												Weight
SMZ	d^H7	T_KN¹⁾	n_imax²⁾	n_amax³⁾	D	D₂	D₃	D₄^H7	L	L₁	G	z	t	m
	[mm]	[Nm]	[min-1]	[min-1]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[kg]
	20	300	1600	700	80	30	68	55	65	67	M6	6	12	7.6	2
	30	1035	1500	500	100	45	88	75	80	82	M8	6	16	8.9	3.7
	35	1100	1400	300	110	50	95	80	85	87	M8	6	16	8.7	4.8
	45	1750	1300	300	125	60	110	95	90	92	M8	8	16	8.4	6.2
	60	3400	1100	250	155	80	140	125	100	102	M8	8	16	9.1	10.2
	70	4300	1000	250	175	95	162	145	103	105	M8	8	16	8.6	13.2

NOTES

1) T _max = 2 × T _KN
» Refer to Selection page 10 to 13
2) Inner race overruns
3) Outer race overruns
Keyway to DIN 6885.1
» Refer to mounting and maintenance instructions
page 16 to 19

MOUNTING EXAMPLE
